マグネットシート３ミリ厚用 加工木型
３ミリ厚のマグネットシートにφ６×2ヵ所の穴あけ用の木型のご依頼を頂きました。
今回は抜きカスが詰まらない様に、カスが横から吐き出されるサイドポンチ丸刃を選定しました。
丸刃の横から抜きカスを逃がすためにベース板を一部（最小限）削ることになりますが、
ベース板を削ることにより丸刃を保持しているベース板の強度も落ちてしまいます。
そうなると硬質品を加工すると丸刃は保持強度の弱い方に傾いてしまい、
抜きムラが発生したり寸法精度を保つことが出来ません。

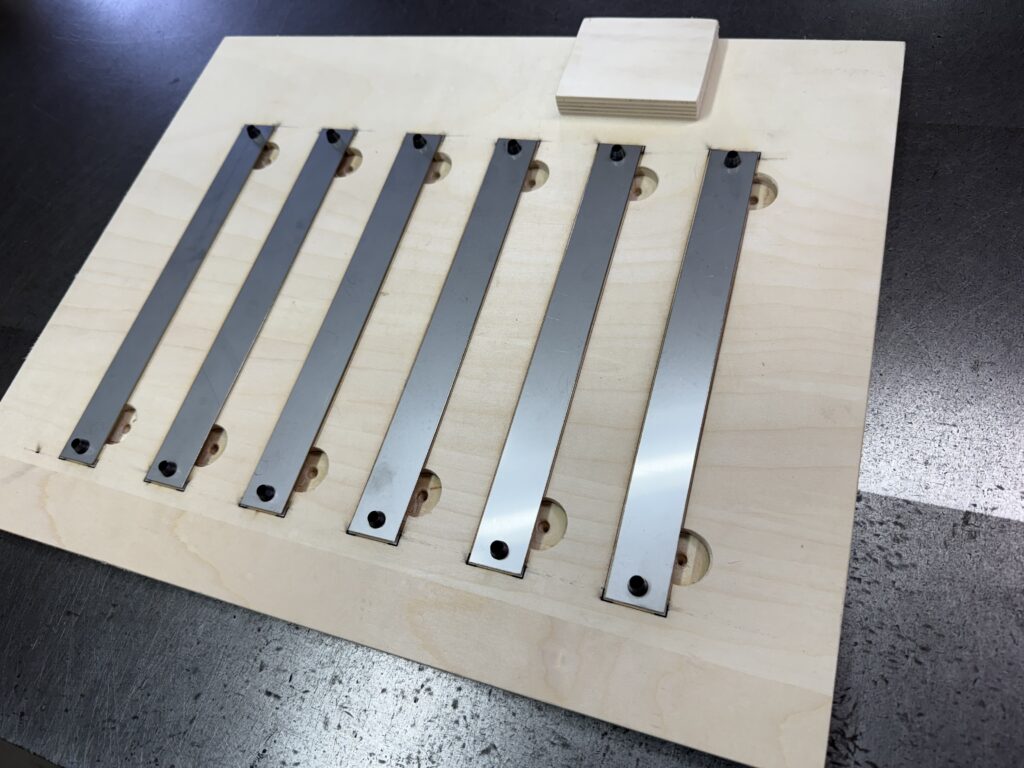

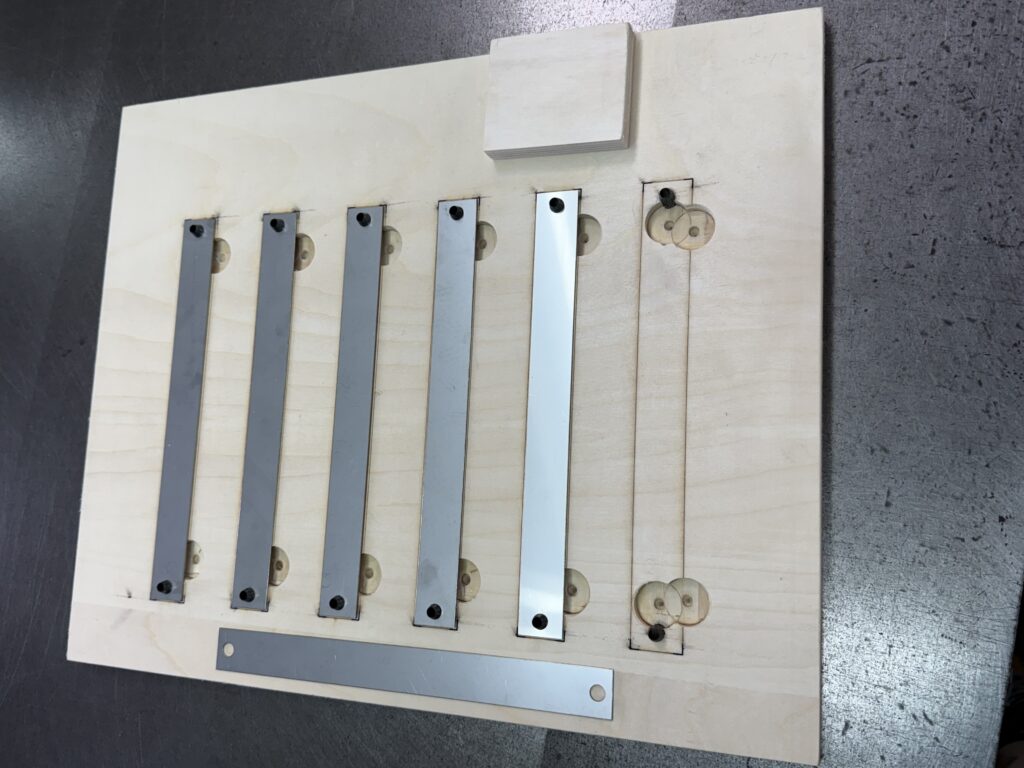

今回は 寸法精度と強度を補うため、ステンレスプレートを使用し木型を製作いたしました。
ステンレスプレートによりしっかりと保持され 寸法精度も保たれました。
